SMG3000三相相位伏安表的三種測量接線方式

        在前面的章節中，大家了解了SGM200雙鉗口相位伏安表基本介紹，下面，國電中星為大家介紹SMG3000三相相位伏安表的三種測量接線方式。

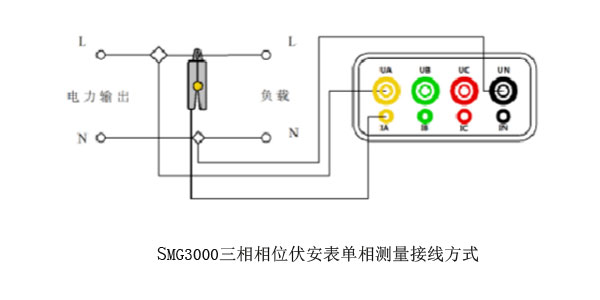

一、單相測量接線方式

        進行單相電測量時，需將火線與SMG3000三相相位伏安表的UA相連接，零線接到UN相。電流鉗傳感器鉗到火線上接入IA插孔。

接線方式如圖：

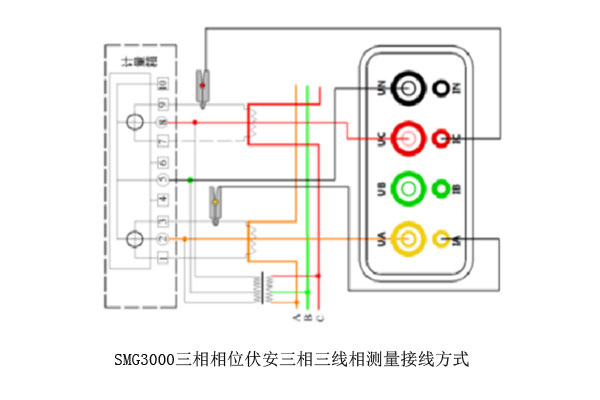

二、三相三線接線方法

        1、連接電壓線：使用黃、紅、黑三組專用電壓測試線，按照黃色線接UA插孔、黑色線接UN插孔、紅色線接UC插孔的規則將一端依次插入SMG3000三相相位伏安表的UA、UC、UN相插孔，另一端分別接入被測線路的A、B、C相。

        2、連接電流線：將IA、IC鉗插入SMG3000三相相位伏安表的IA、IC插孔中，再將另一端分別卡入被測電流回路。
接線方法如圖：

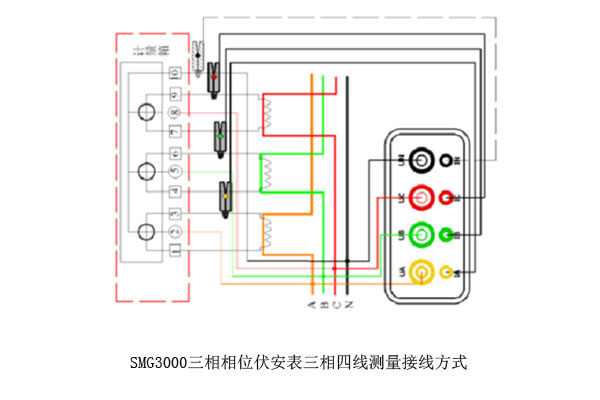

三、三相四線接線方式

        1、連接電壓線：使用黃、綠、紅、黑四組專用電壓測試線，按照黃色線接UA插孔、綠色線接UB插孔、黑色線接UN插孔、紅色線接UC插孔的規則，將一端依次插入SMG3000三相相位伏安表的UA、UB、UC、UN相插孔中，另一端再接入被測線路的A相、B相、C相、零線。

        2、連接電流線：將IA、IB、IC鉗表插入SMG3000三相相位伏安表IA、IB、IC插孔中，再將另一端分別卡入被測電流回路。
接線方法如圖：

        以上就是SMG3000三相相位伏安表接線方式的介紹，SMG3000三相相位伏安表是進行三相電參數測量的一種儀器，可以完成三相的電壓、電流、相角、頻率、功率因數等電參數的高精度測量，在用電單位檢查計費系統中應用十分廣泛。更多相關信息，盡在國電中星。
