高壓斷路器機械特性試驗規程及試驗方法

高壓斷路器機械特性試驗

分、合閘時間；同期性；真空開關合閘彈跳時間測量；分、合閘速度測量。

按技術要求在空載情況下進行各種操作檢查；

分、合閘操作檢查，液壓(氣動)機構零起打壓及補壓時間，防誤性能等等。

各種機構的電磁鐵(包括合閘電磁鐵、合閘接觸器)線圈應進行低電壓操作試驗。

80%(85%)Ue下可靠合閘

65%Ue下可靠分閘、30%Ue下不能分閘。

可采用滑線變阻器調節操作電壓的方法實現或采用可調逆變電源。

高壓斷路器分、合閘時間；同期概念

合閘時間：從斷路器合閘回路通電起到所有極的觸頭接觸瞬間至的時間間隔。、

分閘時間：從斷路器接到分閘指令瞬間起到所有極的觸頭分離瞬間至的時間間隔。

同期：斷路器分合閘操作時，三相分斷和接觸瞬間的時間差(相間同期)，及同相各斷口觸頭分斷和接觸瞬間的時間差(新口同期)。

真空開關合閘彈跳時間：合閘操作時，動、靜觸頭第一次接觸至最終接觸為止的時間間隔，一般要求≤2ms。

高壓斷路器分、合閘時間、同期測量方法

(1)電秒表測量

(2)光線示波器測量

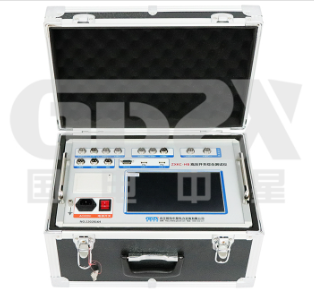

(3)高壓斷路器特性測試儀測量(接線分控制和信號兩部分)

注意：

控制回路最好將輔助開關接點串入，靠輔助開關動作切除控制電流

對于有多斷口的開關，信號線要標明并正確理解各參數含義，便于正確分析判斷。
