互感器CT伏安特性測量方法及注意事項

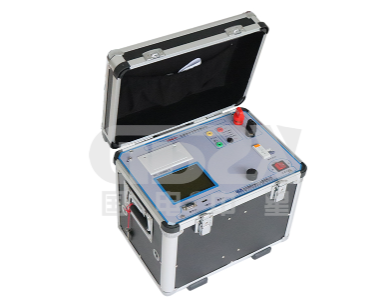

伏安特性測量

測量極限感應電動勢附近的電流和電壓。

保護用電流互感器應在較大的額定一次電流下測量復合誤差，測量用電流互感器也應在較大的電流下，測量當復合誤差達到10%時的額定儀表保安電流。但這兩項試驗所需設備的容量較大，實現困難。不過可用伏安特性試驗結合計算代替復合誤差的直接試驗來進行出廠試驗。

誤差測量

一般采用差值法進行測量，是對一次串聯在電流源上的基準和被測電流互感器，利用它們二次電流的相量差電流(誤差電流)，用基準互感器二次電流產生的相量電位計進行測量，變換比率適當時，測得差電流的同相分量和正交分量分別為被測互感器的電流誤差和相位差。這種方法只能測量電流比相同的電流互感器，需有規格齊全的基準電流互感器。

CT伏安特性是指電流互感器一次側開路，二次側勵磁電流與所加電壓的關系曲線，實際上就是鐵芯的磁化曲線，因此也叫勵磁特性。試驗的主要目的是檢查互感器的鐵芯質量，通過鑒別磁化曲線的飽和程度，計算10%誤差曲線，并用以判斷互感器的二次繞組有無匝間短路。做不到飽和區叫伏安特性，做到飽和區以后叫10%誤差曲線。

注意事項

1.電流互感器的伏安特性試驗，只對繼電保護有要求的二次繞組進行。

2.測得的伏安特性曲線與過去或出廠的伏安特性曲線比較，電壓不應有顯著降低。若有顯著降低，應檢查二次繞組是否存在匝間短路。

3.電流表宜采用內接法。

4.為使測量準確，可先對電流互感器進行退磁，即先升至額定電流值，再降到0，然后逐點升壓。

電流互感器應能準確地將一次電流變換成二次電流，才能保證測量精確，因此電流互感器必須保證一定的準確度。電流互感器的準確度是以其準確級表征的，不同的準確級有不同的誤差要求，在規定使用條件下，誤差應在規定的限值以?xún)?nèi)。

GB1208-1997規定測量用電流互感器的準確級有:0.1,0.2，0.5,1,3和5級。
