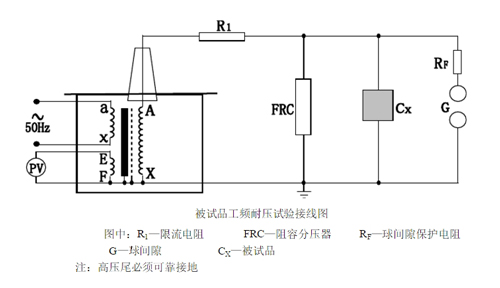

工頻交流耐壓試驗裝置做被試品的工頻耐壓試驗使用接線原理圖

       工頻交流耐壓試驗裝置用于對電器產品、電氣設備、絕緣材料等被試品進行規定電壓下的絕緣強度試驗。下面國電中星為大家介紹工頻交流耐壓試驗裝置做被試品的工頻耐壓試驗接線原理。

        工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100-300mA時，可取0.5-1Ω/V（試驗電壓）；高壓側額定輸出電流為1A以上時，可取1Ω/V（試驗電壓）。常用水電阻作為限流電阻，管子長度可按150kV/m考慮，管子粗細應具有足夠的熱容量（水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的阻值）。

        球間隙及保護電阻：當電壓超過球間隙整定值時（一般取試驗電壓的110%-120%），球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V（試驗電壓）選取。

        在工頻耐壓試驗中，低電壓側測量電壓（儀表電壓）不是非常準確的，其原因是由于試驗變壓器存在著漏抗上必然存在著壓降或榮升，使試品上的電壓高于試驗變壓器的輸出電壓，也就是所有容升現象。感應耐壓試驗時，試驗變壓器的漏抗是必然存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入FRC阻容分壓器來測量電壓。

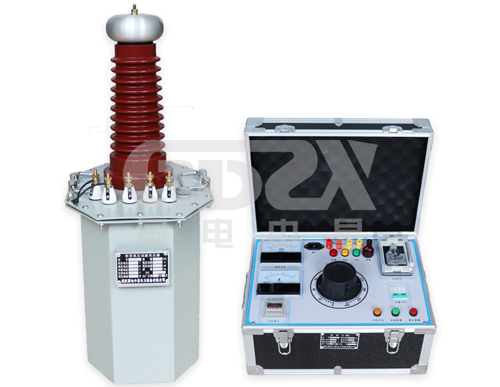

        國電中星專業生產包括工頻耐壓試驗裝置在內的多種電力測試設備，產品種類多，型號全，滿足廣大用戶不同的試驗需求，歡迎來電咨詢選購！
