匝間絕緣測試儀在測試時如何判別測試結果？

        匝間絕緣測試儀在測試時如何判別測試結果？高壓試驗設備生產廠家國電中星為您解疑，匝間絕緣測試儀在測試時判別的依據主要是觀察和分析顯示屏上的波形以及峰值電壓。

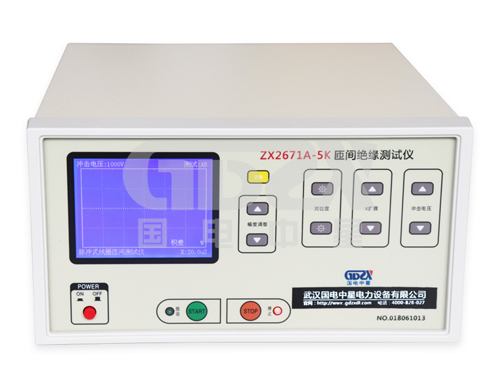

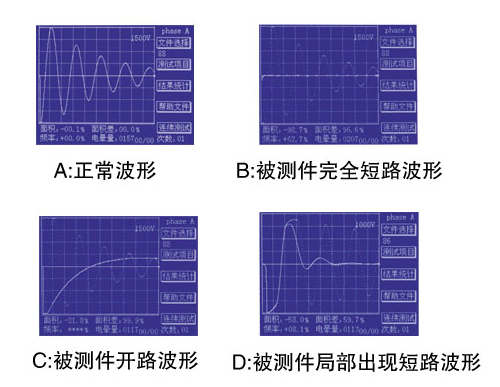

一、正常波形

        若兩次測試時顯示的裒減振蕩波形均基本重合無顯著差異(簡稱重合),則為正常無故障波形，即被測繞組匝間絕緣無故障，如圖A所示

 注意：對于Y和△接法，當故障位于比較回路的公共部位時，所顯示的波形也會重合，因此測試時必須依次轉換，重復測試一次，具體操作請參閱故障判別示意表。

二、故障波形

       若被測件的波形與正常的波形不符，則被測件繞組匝間絕緣有故障。顯示故障波形時常伴有放電聲，甚至可以看見放電火花和產生刺鼻氣味，顯示的波形:呈現放電毛刺和波形跳動，這些現象可協助判別故障類型和定位。

①匝間絕緣故障的波形

        被測繞組在一定的沖擊電壓下會被擊穿而形成匝間短路，此時顯示的波形會有差異，其差異程度視故障程度和故障位置而定。如圖B所示

②被測件繞組斷線的波形

        若被測件繞組斷線，即開路，顯示的波形呈現一條弧線，有時會在斷線處出現放電現象。如圖C所示

③被測件繞組完全短路的波形

        若被測件繞組完全短路，則顯示的波形呈現一條橫線。如圖D所示

        了解匝間絕緣測試波形之后，可以更加清晰匝間絕緣測試的測試結果和故障判別。國電中星是匝間絕緣測試儀生產廠家，不僅生產各種電力測試設備，還有專業(yè)的技術團隊提供高壓試驗技術服務，更多產品超多型號可供選擇，歡迎選購！
