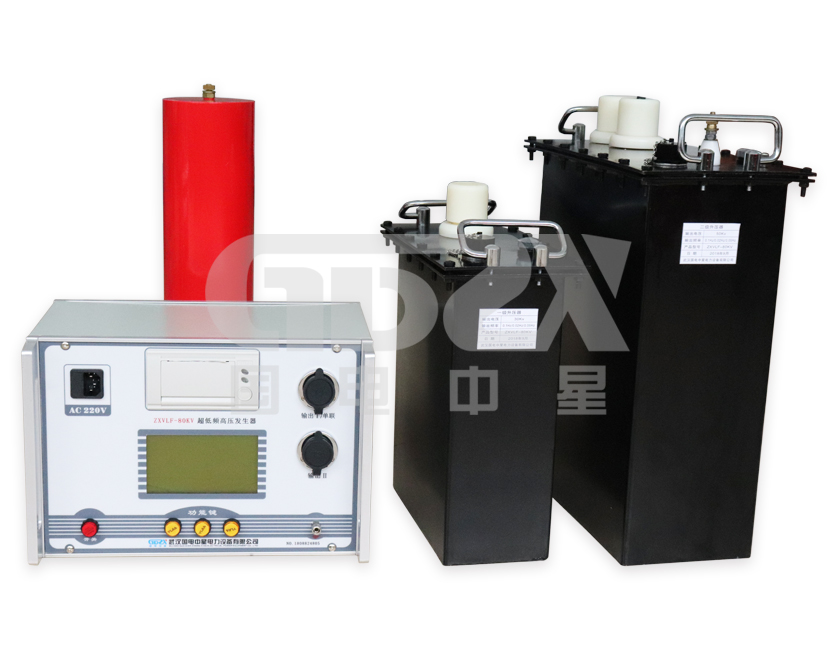

ZXVLF系列超低頻高壓發生器是怎樣的？

ZXVLF系列超低頻高壓發生器接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。

產品特點

1.額定電壓小于或等于50kV的超低頻采用單聯結構（一臺升壓器）；大于50kV的超低頻采用串聯結構（兩臺升壓器串聯），使整體重量大大減輕，帶載能力增強，而且兩臺升壓器可單獨作低電壓等級的超低頻使用。

2.電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。

3.具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。

4.具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。

5.高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。

6.由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

技術指標

1.輸出額定電壓：參見表1

2.輸出頻率：0.1Hz、0.05Hz、0.02Hz

3.帶載能力：0.1Hz   1.1μF

             0.05Hz  2.2μF

             0.02Hz  5.5μF

4.測量精度：3%

5.電壓正，負峰值誤差：≤3%

6.電壓波形失真度：≤5%

7.使用條件：戶內、戶外；溫度：-10℃~+40℃；濕度：≤85%RH

8.電源保險管：參見表1

9.電    源：頻率50Hz，電壓220V±5%。
