高壓開關動特性測試儀的技術指標有哪些？

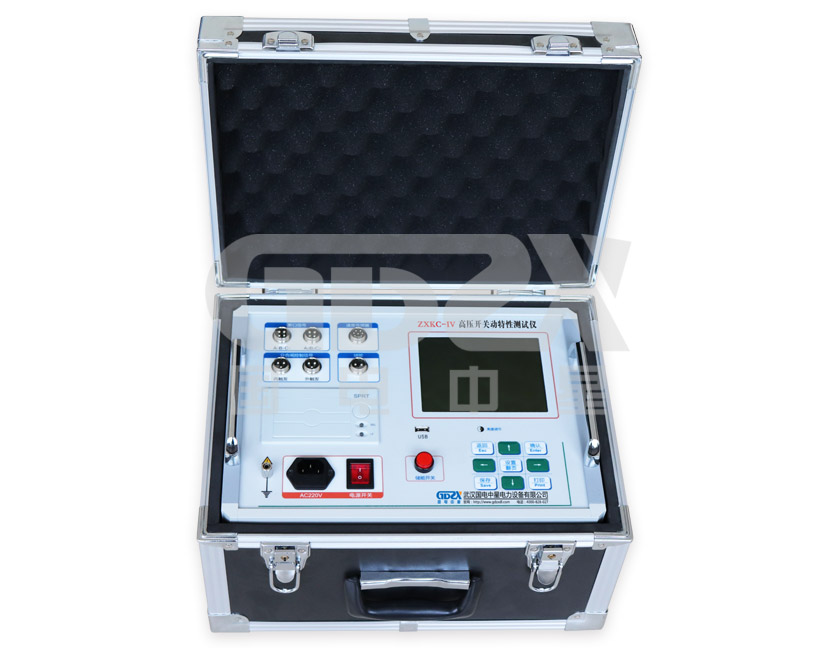

高壓開關動特性測試儀可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。測量數據穩定，抗干擾性強，可在500kV等級及以下電站做實驗，接線方便，操作簡單，是高壓開關檢修試驗中實用方便的工具。

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關動特性測試儀是我公司為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。

技術參數

1. 時間測量：6路

                    固有分閘（合閘）時間

                    分閘（合閘）相內不同期

                    分閘（合閘）相間不同期

                    合閘（分閘）彈跳時間（彈跳次數）

   測試范圍：0.01ms～15000ms

   準 確 度：0.5%±2個字，

2. 速度測量：剛分（剛合）速度

                    指定時間段（行程段或角度段）平均速度

   測速范圍：1mm傳感器 0.01～25.00m/s，

                   0.1mm傳感器 0.001～2.50m/s

                  360°角度傳感器 0.01～25.00m/s

3. 行程測量：動觸頭行程（行程）

                    接觸行程（開距）

                    過沖行程或反程（超程）

4. 傳感器測量范圍

1) 直線位移傳感器50mm，分辨率:0.1mm，行程0.1～50mm

2) 直線位移傳感器300mm，分辨率:0.1mm，行程10～300mm（選配）

3) 直線位移傳感器500mm，分辨率:1mm，行程10～500mm（選配）

4) 360線傳感器：360°,分辨率:0.25°,行程1mm～1000mm

5. 電流測量：0～15A，分辨率：0.01A，顯示電流值為線圈電流最大值。

6. 顯示屏：320×240液晶屏，對比度可調

7. 數據存儲：可存儲100組測量數據

8. 打印機：高速熱敏打印機

9. 儀器電源：AC 220V ± 10%；50Hz ± 2%

10. 直流電源：輸出電壓：25～265V連續可調，輸出電流：≤ 15A(短時)

11. 儲能電機電源：輸出電壓：25～265V連續可調，輸出電流：≤ 15A(短時)

12. 主機體積：360×250×140mm

13. 使用環境：-10℃~+50℃

14. 相對濕度：≤90%

國電中星是一家專業的電力檢測設備生產廠家，生產的高壓開關測試儀，型號齊全，功能友好，性能穩定，測量數據準確，抗干擾性強。受到廣大用戶朋友們的青睞，歡迎來電4000-828-027詳詢！
