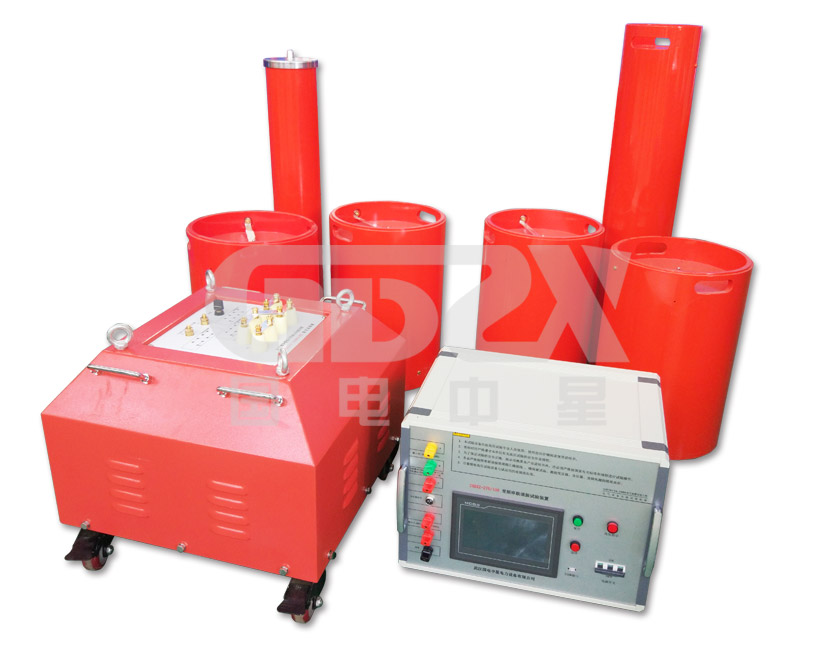

串聯諧振試驗裝置使用中出現的故障及排除方法

       在工頻條件下，由于被試品電容量較大或試驗電壓要求較高，對試驗裝置的電源容量也有相應較高的要求，傳統的工頻耐壓裝置通常單件體積大且笨重，不便于現場搬運或任意組合，靈活性較差。最合適的方法當屬采用串聯諧振試驗裝置進行耐壓試驗。串聯諧振試驗裝置廣泛使用于各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗中，國電中星為您列出在應用中可能會出現的一些故障以及對應的故障排除方法，希望能夠在您使用串聯諧振試驗裝置時提供一些幫助。

故障一、 電源無指示、屏幕無顯示

故障判斷：外部供電線路發生故障，電源線斷路，控制箱內輔助變壓器上的保險絲管開路。

排除方法：需要將斷開的路線接上即可。

故障二、電源有指示，屏幕亮但無顯示內容

故障判斷：屏幕對比度不合適。

排除方法：屏幕對比度的范圍是0～255，對比度值增大則屏幕變深，減少則變淡?？紤]到顯示屏幕的顯示性能，系統預設的可保存范圍是176～204，自動恢復后的默認值為188。

故障三、屏幕進入試驗界面后，紅燈按不亮

故障判斷：控制箱內有硬件保護功能啟動

排除方法：需關機2分鐘后再開機。

故障四、自動調諧禁止

排除方法：逆時針旋轉【電壓】旋鈕后再操作自動諧調功能。

故障五、 取頻操作禁止

排除方法：逆時針旋轉【電壓】旋鈕后再進行取頻操作功能。

故障六、找不到諧振點

排除方法：

1、調諧時，控制面板上的指針電壓表應有一定的偏轉；

2、諧振頻率超出上限，被試品電容量太小，負載兩側并聯補償電容；

3、諧振頻率低于下限，被試品電容量太大，取合適的電抗器進行并聯組合；

4、試驗回路接線錯誤、回路沒有接通；

5、測量系統故障，用其它標準分壓器進行監視。

故障七、 控制面板上的指針電壓表偏轉已較大，但試驗電壓仍較低

排除方法：

1、試品的Q值較低，如有一定的漏電損耗；

2、改變勵磁變壓器的匝比，將原來次級并聯改成串聯。

故障八、試驗電壓已較高，但控制面板上的指針電壓表偏轉仍較低

排除方法：改變勵磁變壓器的匝比，將原來次級串聯改成并聯。

故障九、屏幕顯示紊亂或控制失常

排除方法：關機后再開機，使單片機復位。

        提前知道這些故障及排除方法，幫助您在串聯諧振試驗裝置的使用中更加順暢。更多關于串聯諧振裝置的技術講解，國電中星將及時更新！
