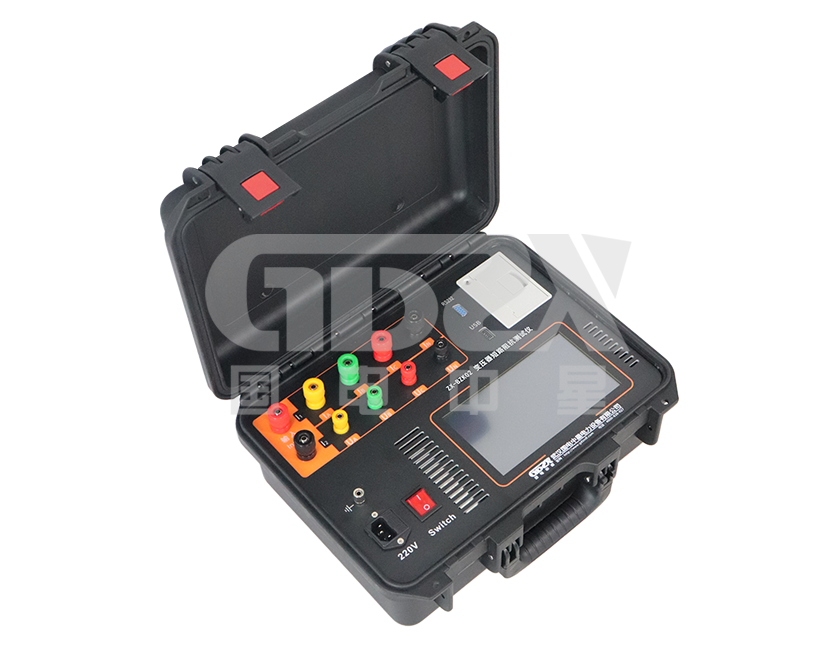

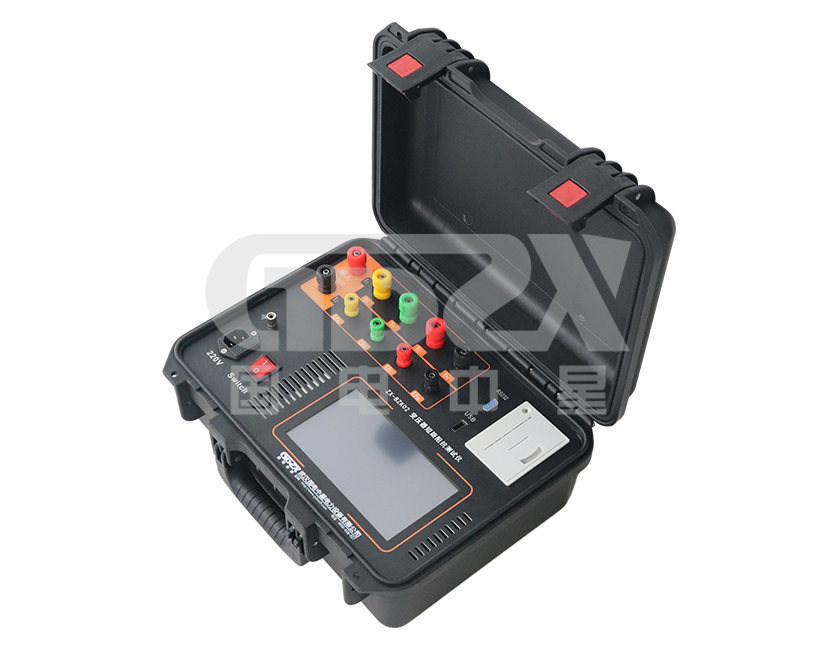

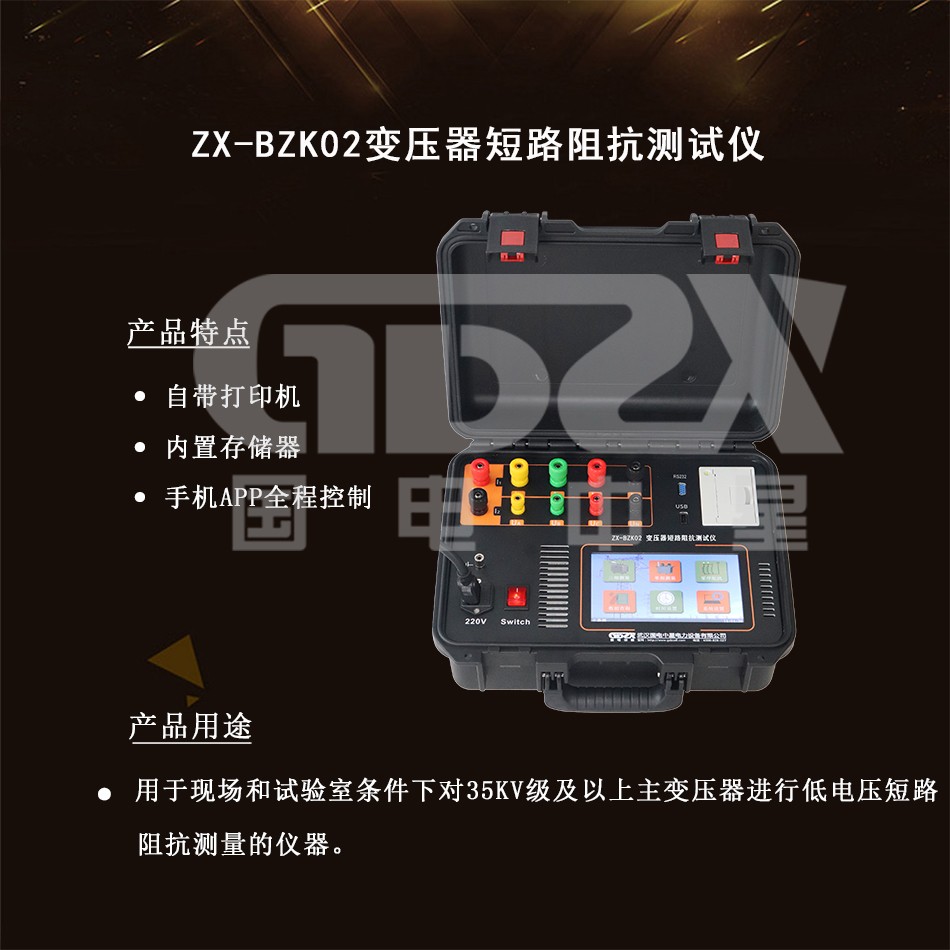

操作視頻ZX-BZK02變壓器短路阻抗測試儀是本公司自主研發的新一代變壓器參數測試儀器。用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。儀器設計精巧，功能強大，可單相、三相測試，適用于任意阻抗的試品，內置2000W調壓源，支持手機APP全程控制，采用先進的A/D 同步交流采樣和數字信號處理技術，測量數據準確。采用大屏幕彩色液晶顯示，中文菜單提示；配備高速熱敏打印機，大容量內部存儲器，方便數據的存儲和打印；保存的數據可通過USB轉存到U盤。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高工作效率。
1. 三相短路阻抗的測量:顯示三相電壓、三相電流、三相功率；自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比。
2. 單相短路阻抗的測量:測量單相變壓器的短路阻抗。
3. 零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器。
4. 在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值。
5. 儀器采用大屏幕彩色高分辨率觸控液晶，中英文自由切換，操作簡便。
6. 內置2000W交流可調電源，電壓自動調節。
7. 儀器備有232接口，可外擴功能。
8. 儀器自帶打印機，可打印顯示數據。
9. 內置存儲器，可儲存200組測量數據。
10. 儀器備有U盤接口，用于存取測試數據。
11. 永久日歷、時鐘功能，可進行時間校準。
12. 手機APP全程控制。
電壓(量程自動) | 15～500V ±（讀數×0.2%+3 字） |
電流(量程自動) | 0.5A～20A ±（讀數×0.2%+3 字） |
功率 | COSΦ ＞0.15 ±（讀數×0.5% +3 字） |
頻率(工頻) | 45～55(Hz)，測量精度：±0.1% |
短路阻抗 | 0～100%，測量精度：±0.5% |
儀器顯示 | 4位數字 |
環境溫度 | -10℃～40℃ |
相對濕度 | ≤85%RH |
工作電源 | AC 220V±10% 50Hz±1Hz |
外形尺寸 | 主機 360×290×170（mm）；線箱360×290×170（mm） |
重量 | 主機 4.9KG；線箱 5.2KG |
測試線長度 | 標配8米（長度可以定制） |
