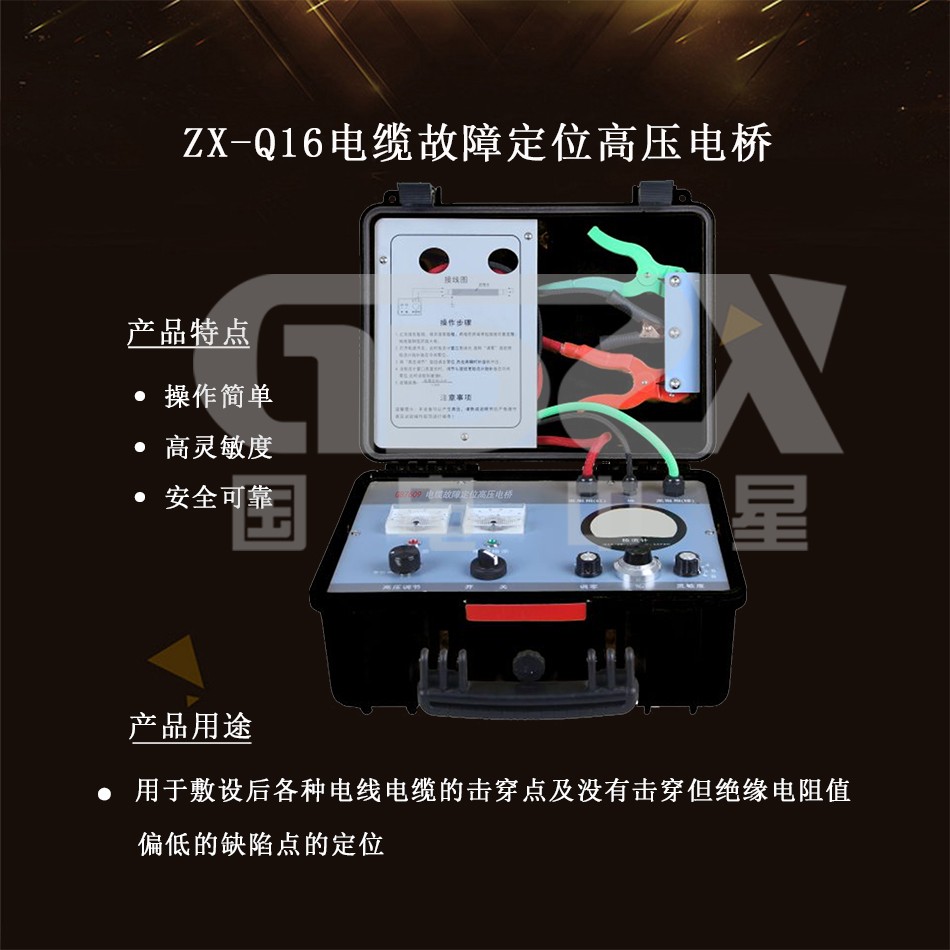

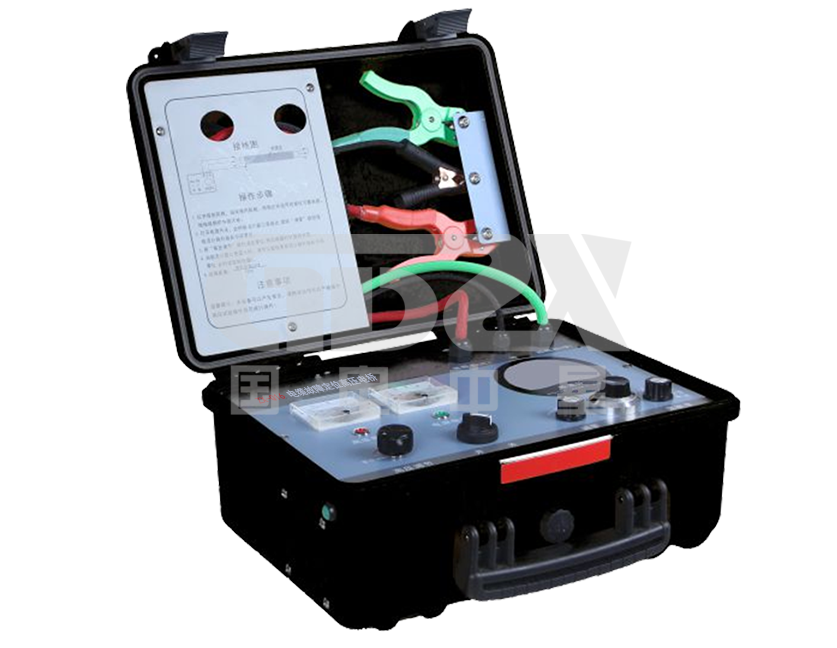

ZX-Q16電纜故障定位高壓電橋
適用于敷設后電纜的高阻擊穿點，特別是難以燒成低阻的線性高阻擊穿點如電纜中間接頭的線性高阻擊穿
參考標準：
●設備采用進口元器件，保證高精度、高可靠性
●設備與信號輸出線一體化設計，無需外部接線，操作簡單、方便
●空載電壓30kV，燒穿電流30mA，可長時間燒穿，不燒高壓恒流源
說明書
操作視頻ZX-Q16電纜故障定位高壓電橋基于MURRAY電橋原理而設計，適用于敷設后各種電線電纜的擊穿點及沒有擊穿但絕緣電阻值偏低的缺陷點的定位，也是高壓電纜護套故障定位最有效的方法。當然，也可用于電纜廠內各種線纜缺陷點的定位。

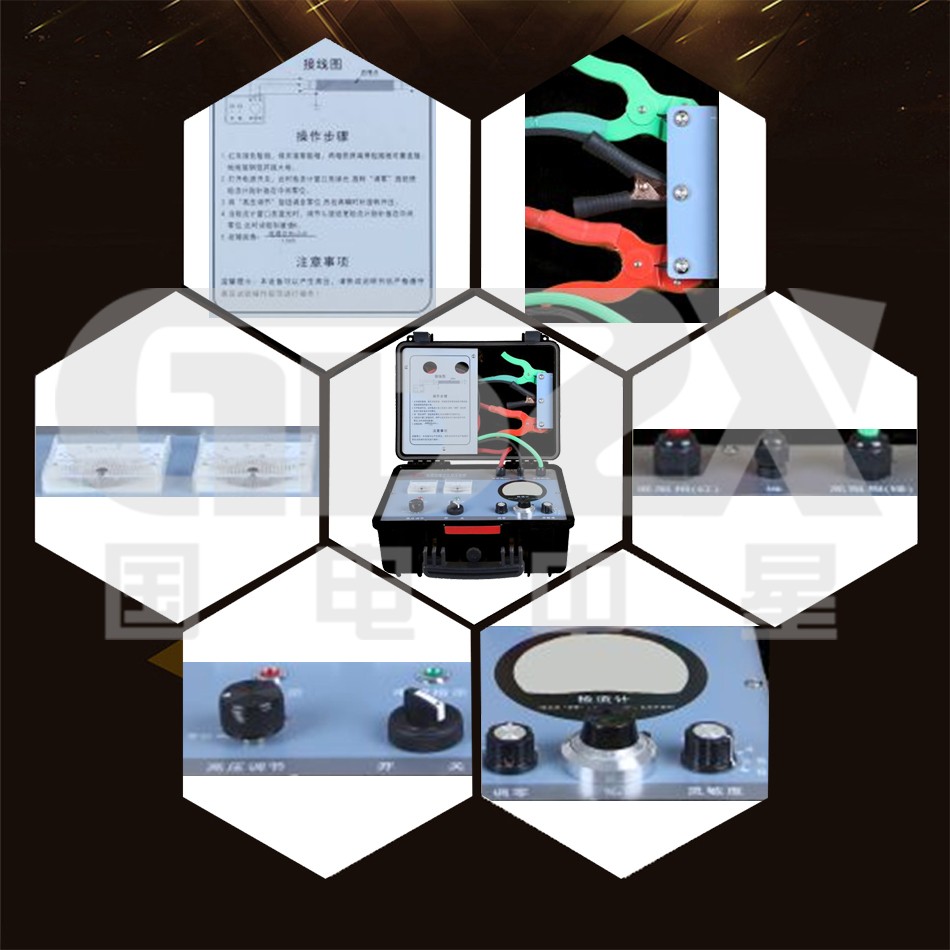

ZX-Q16電纜故障定位高壓電橋采用開關電源構成高壓恒流源，空載電壓0-30kV可調，短路電流30mA。采用高靈敏度放大器及檢流計指示平衡，與比例電位器構成平衡電橋，整體置于高電位。測量電纜為特別設計的雙芯高壓橡皮電纜，四端電阻測量法避免了引線電阻引入的誤差，電纜通過編織屏蔽層可靠接地，面板上操作鈕處于地電位，通過絕緣桿操作電橋。高壓恒流源和電橋集成在一個便攜式機箱內。因此，該設備電壓高、重量輕、操作方便、使用安全。
1. 設備采用開關電源構成高壓恒流源，空載電壓30kV，短路電流30mA，體積小，重量輕。
2. 采用高靈敏度放大器及檢流計指示平衡，與比例電位器構成平衡電橋，整體置于高電位。電纜通過編織屏蔽層可靠接地，面板上操作鈕處于地電位，通過絕緣桿操作電橋。
3. 特別設計的雙芯高壓橡皮測量電纜，銅網編織屏蔽層可靠接地,使用安全。四端電阻測量法避免了引線電阻引入的誤差。
4. 高壓恒流源和電橋集成在一個便攜式機箱內。設備電壓高、重量輕、操作方便。
5. 與波反射法相比，電橋平衡法沒有盲區，特別適用于判斷短電纜及靠近端頭的擊穿點、波特性不好的故障點等，操作容易。
6. 設備采用進口元器件，保證高精度、高可靠性。
7. 設備與信號輸出線一體化設計，無需外部接線，操作簡單、方便。
8. 與其他同類設備相比，電橋無需外接電池。
9. 燒穿自動檢測，無需手動“按下接入電橋”。
10. 自動橋路保護，確保不燒橋路，確?？煽啃?。
11. 空載電壓30kV，燒穿電流30mA，可長時間燒穿，不燒高壓恒流源。
直流輸出：0-30kV
短路電流：30mA
定位比例精度：±（0.2%L+1）m
重量：8kg
體積：40cm×33cm×20cm
工作電源：工頻220V±15％
